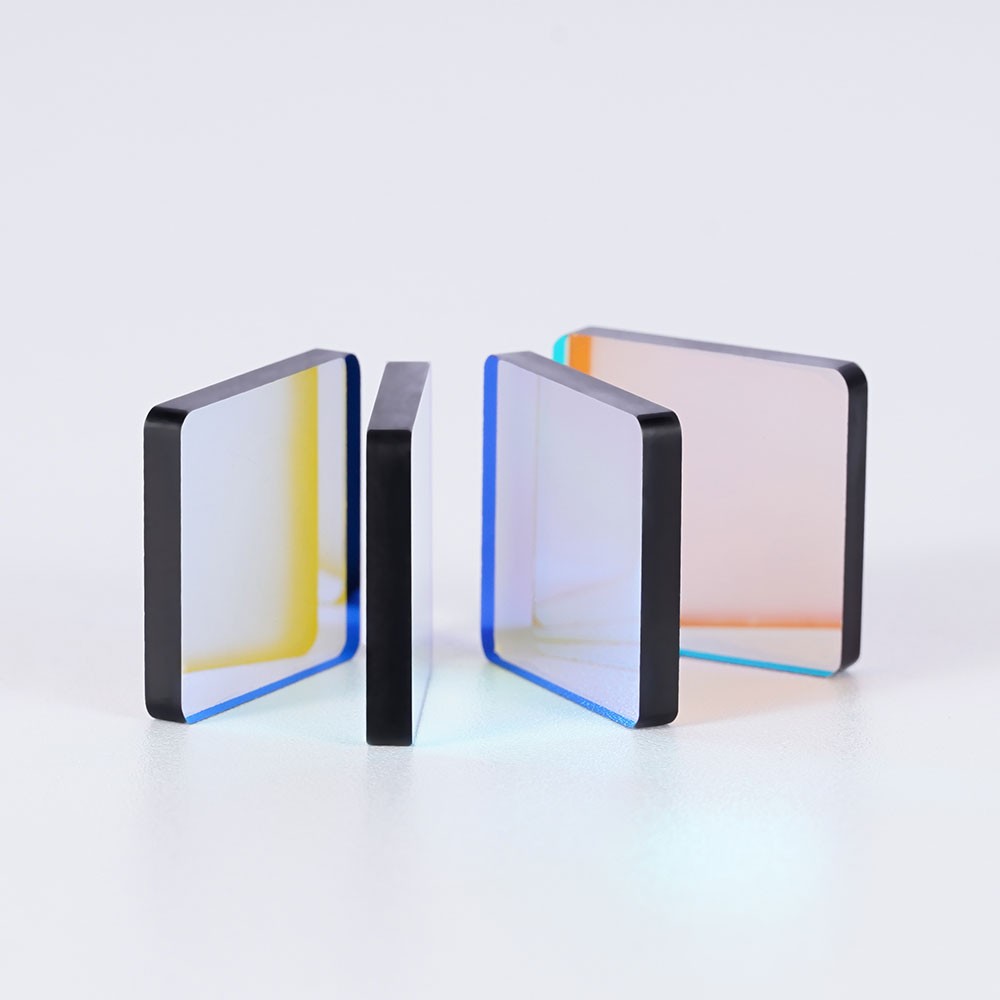

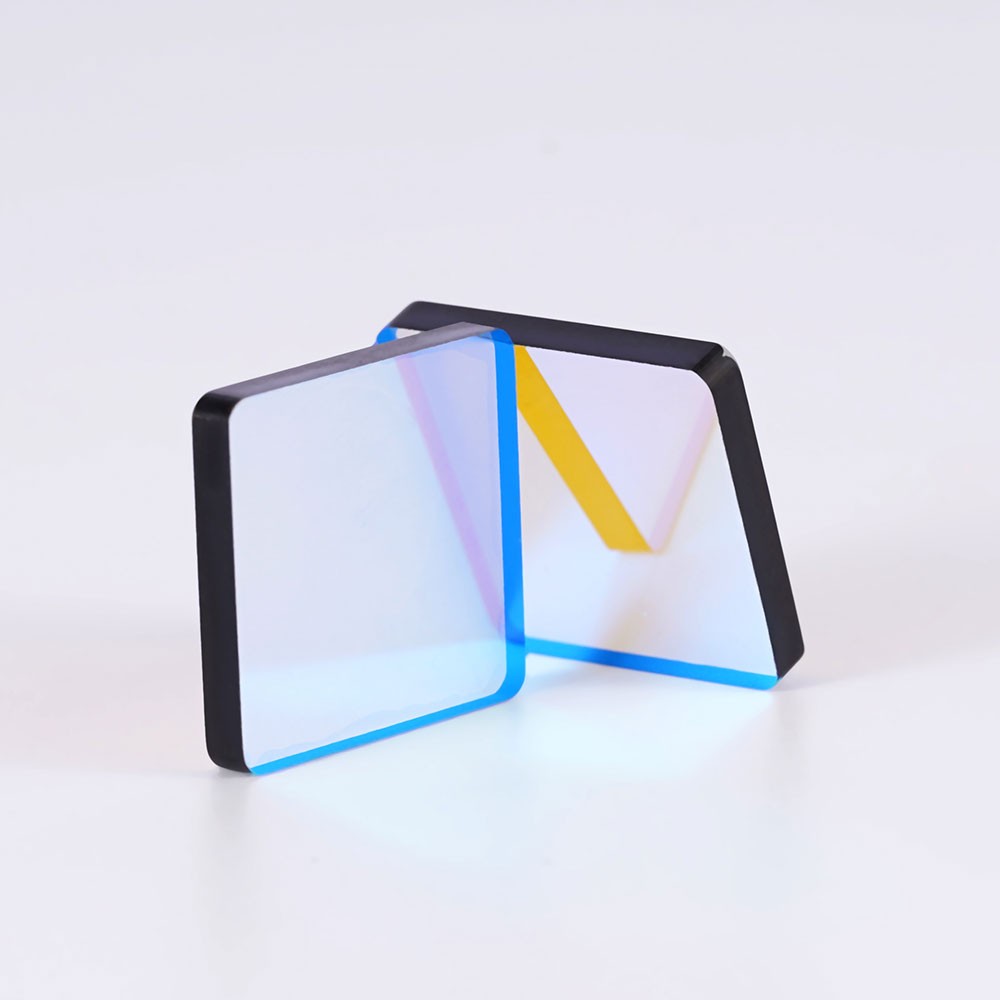

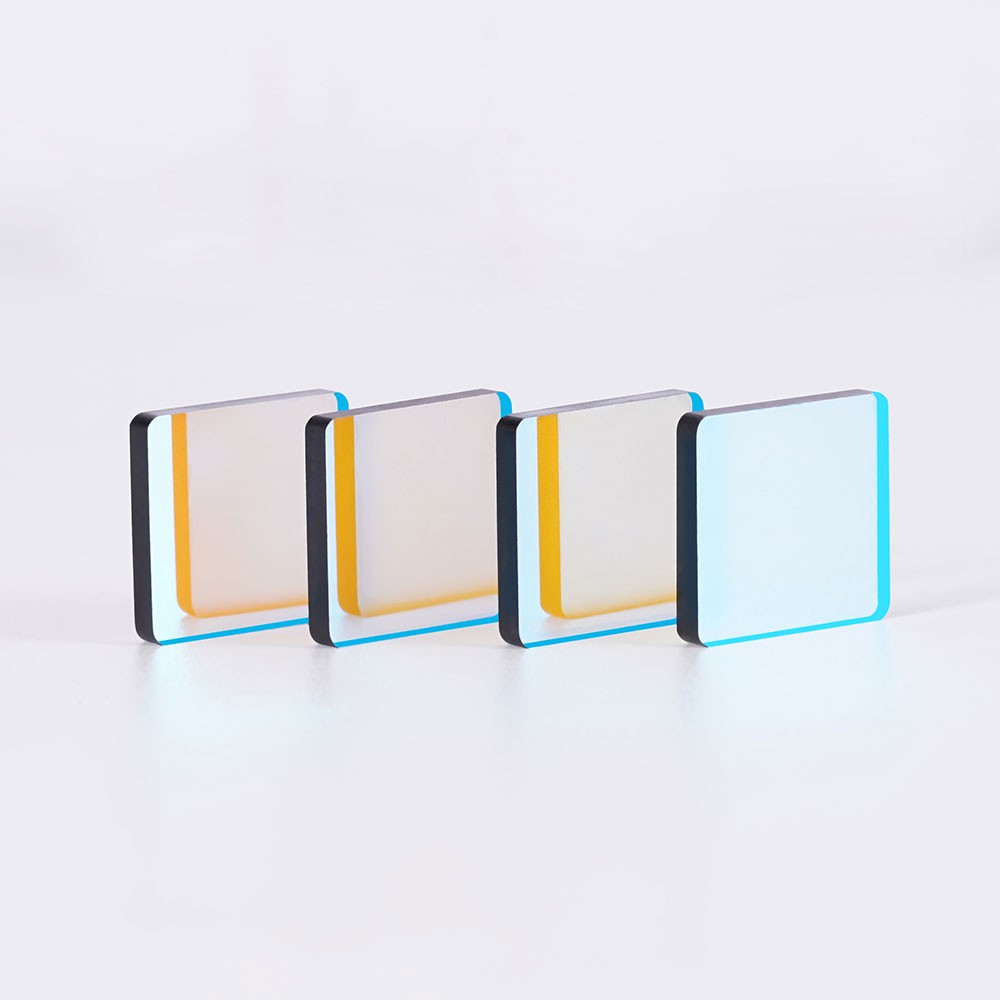

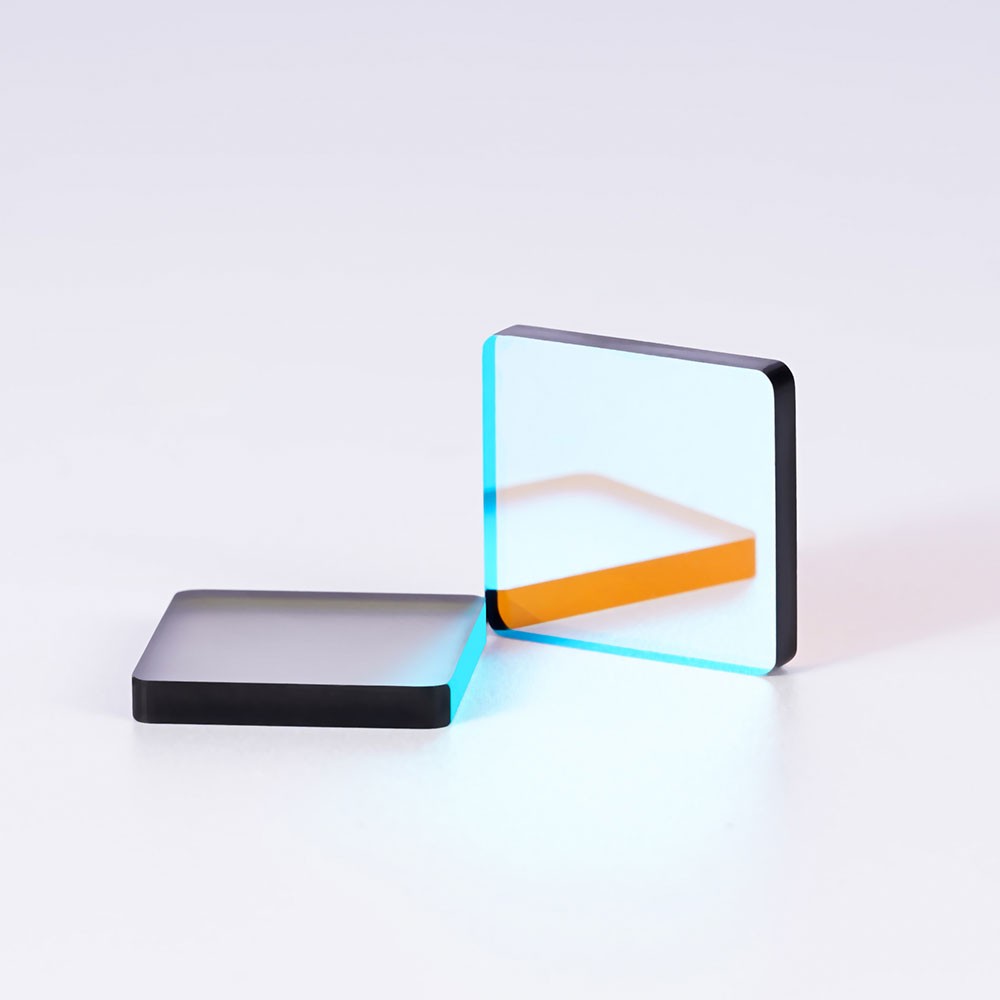

本產品是一款專為 45度入射角 設計的520二向色分光鏡。其核心功能是根據波長對入射光進行精確分離與能量分配：高效反射440-520nm波段的藍綠光，同時允許520-1100nm波段的黃綠光及紅外光以5-10%的特定低透過率通過。這種獨特的分光特性使其成為需要光路監控、功率采樣或低強度照明的精密光學系統的理想元件。
參數特點
材質：光學玻璃
入射角：45°
尺寸：定制
透射波段：T＞5%@520-1100nm（黃綠紅光）
反射波段：T＜1%@440-500nm（綠光）
波段范圍：440-535nm（可定制）
精確分光與波長選擇： 在520nm波長附近實現高效的二向色分光，同時提供精確的透射/反射能量比。
透射率可控： 透射通道設計有固定的低透過率（5-10%），適用于采樣或衰減應用。
高反射率： 對440-520nm波段保持極高的反射率（>99%），確保主光路能量損失最小。
定制化靈活： 尺寸及特定分光比例可根據需求定制。

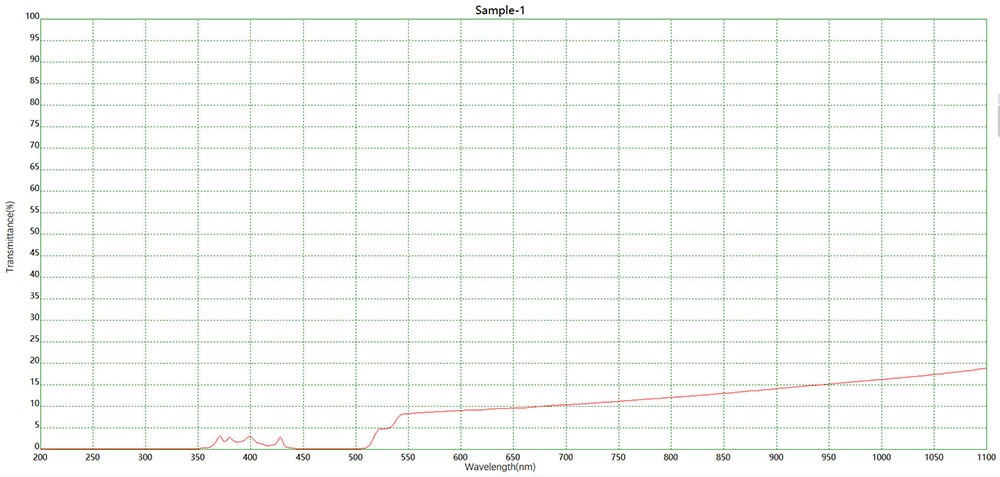

關鍵光學指標
參數 | 說明 |
產品類型 | 二向色分光鏡 |
設計入射角 | 45° |
透射波段 | 520nm-1100nm |
透射率(T) | 5%-17% (在整個透射波段內) |
反射波段 | 440nm-520nm(可定制至535nm) |
反射率(R) | 對應透射率，反射率約為 90%-95% (估算) |
基材 | 光學玻璃 |
尺寸 | 支持定制 |
工作原理與應用場景
該元件將一束入射光分離為兩路：
反射路（主路）：承載大部分能量的440-520nm光波，反射率高達90-95%。
透射路（采樣路）：520-1100nm的光波以5-10%的強度透過，用于監控或輔助照明。
典型應用
激光功率/光路監控： 利用低透射路連接探測器，實時監測主激光功率而不影響主光路。
多通道成像系統： 將可見光主反射用于成像，同時用透射的少量紅外光進行輔助定位或追蹤。
生物醫學儀器： 在熒光系統中，主反射光用于激發，透射光路可用于同步進行低強度寬場照明。
光譜分析： 將光信號按波長分離并分配至不同探測器。
